我們在買衣服時經常會遇到這樣的情況，那就是在咨詢衣服面料的時候，會從售貨員的口中聽到粘纖這個詞。那么，粘膠纖維是什么面料？這種面料做成的紡織品的特點是什么？保養起來麻煩嗎？下面，小編就給大家詳細解密下粘膠纖維。

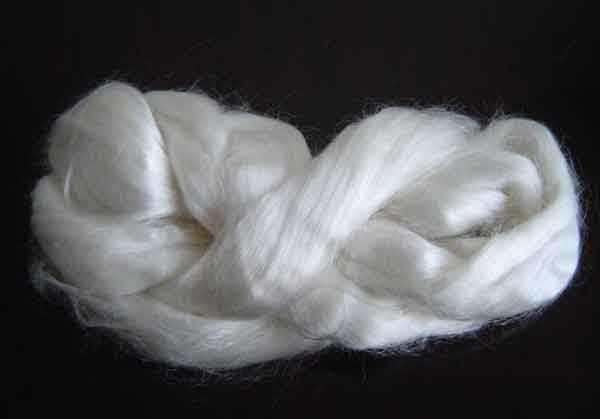

粘膠纖維
粘膠纖維，人造纖維的一個主要品種。由天然纖維素經堿化而成堿纖維素，再與二硫化碳作用生成纖維素黃原酸酯，溶解于稀堿液內得到的粘稠溶液稱粘膠，粘膠經濕法紡絲和一系列處理工序后即成粘膠纖維。粘膠(nianjiao)纖維(Viscose fiber)，是粘纖的全稱。它又分為粘膠長絲和粘膠短纖。粘纖——又叫人造絲、冰絲。2000年后，粘纖又出現了一種名為天絲、竹纖維的高檔新品種。粘纖是以棉或其它天然纖維為原料生產的纖維素纖維。在12種主要紡織纖維中，粘纖的含濕率最符合人體皮膚的生理要求，具有光滑涼爽、透氣、抗靜電、染色絢麗等特性。
日常生活中，我們看到的很多比較光滑涼爽，兼具透氣性與良好的抗靜電性，染色后很絢麗的衣物，就是使用粘纖面料制作成的。其實，所謂的粘纖，又叫粘膠纖維，粘纖又分為粘膠長絲和粘膠短纖，又可稱為人造絲，冰絲。這幾年來，粘纖又出現了一種名為天絲，竹纖維的比較高檔的新品種。但不管怎么變化，粘纖都還是以棉或者其它的天然纖維為原料生產出來的纖維素纖維。
粘膠纖維起源和分類
粘纖是古老的纖維品種之一。1891年，克羅斯(Cross)、貝文(Bevan)和比德爾(Beadle)等首先以棉為原料制成了纖維素磺酸鈉溶液，由于這種溶液的粘度很大，因而命名為&ldquo；粘膠”。粘膠遇酸后，纖維素又重新析出。根據這一原理，1893年發展成為一種制造纖維素纖維的方法，這種纖維就叫做“粘膠纖維”。到1905年，米勒爾(Muller)等發明了一種稀硫酸和硫酸鹽組成的凝固浴，實現了粘膠纖維的工業化生產。
粘膠纖維屬再生纖維素纖維。它是以天然纖維素為原料，經堿化、老化、磺化等工序制成可溶性纖維素黃原酸酯，再溶于稀堿液制成粘膠，經濕法紡絲而制成。采用不同的原料和紡絲工藝，可以分別得到普通粘膠纖維，高濕模量粘膠纖維和高強力粘膠纖維等。普通粘膠纖維具有一般的物理機械性能和化學性能，又分棉型、毛型和長絲型，俗稱人造棉、人造毛和人造絲。高濕模量粘膠纖維具有較高的聚合度、強力和濕模量。這種纖維在濕態下單位線密度每特可承受22.0cN的負荷，且在此負荷下的濕伸長率不超過15%，主要有富強纖維。高強力粘膠纖維具有較高的強力和耐疲勞性能。
粘膠纖維可分為普通粘膠纖維、高濕模量粘膠纖維，強力粘膠纖維和改性粘膠纖維。強力型粘膠纖維中，干態強度超過30.0cN/tex的長絲稱強力絲；超過38.0cN/tex的稱超強力絲；超過44.1cN/tex的稱二超強力絲；超過48.5cN/tex的稱三超強力絲；超過53.0cN/tex的稱四超強力絲。高性能粘膠纖維中，在濕態下彈性模量較高的纖維，稱波里諾西克纖維，也稱高濕模量纖維，中國稱富強纖維，簡稱富纖。濕模量介于普通型纖維和波里諾西克纖維之間，但具有較高勾結強度、脆性較小的纖維，稱改良型高濕模量纖維。

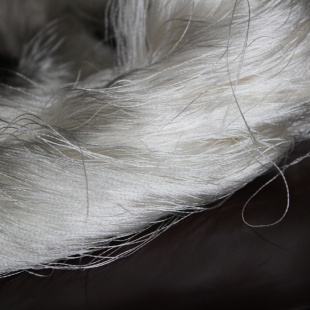

粘膠纖維的品種
粘膠纖維的品種分為普通粘膠纖維、富強纖維、粘膠絲以及粘膠強力絲這四大類。
1、普通粘膠纖維
①粘膠棉型短纖維切斷長度35~40mm，纖度1.1~2.8dtex(1.0~2.5旦)與棉混紡可做細布、凡立丁、華達呢等。
②粘膠毛型短纖維，切斷長度51~76mm，纖度3.3~6.6dtex(3.0~6.0旦)，可純紡，也可與羊毛混紡，可做花呢，大衣呢等。
2、富強纖維
①是粘膠纖維的改良品種。
②純紡可做細布、府綢等。
③與棉、滌等混紡，生產各種服裝。
④耐堿性好，織成織物挺括，洗滌后不會收縮和變形，較為耐穿耐用。
3、粘膠絲
①可做服裝、被面、床上用品和裝飾品。
②粘膠絲與棉紗交織，可做羽紗，線綈被面。
③粘膠絲與蠶絲交織，可做喬其紗，織錦緞等。
④粘膠線與滌、錦長絲交織，可做晶彩緞、古香緞等。
4、粘膠強力絲
①強力比普通粘膠絲高一倍。
②加捻織成簾子布，用于汽車、拖拉機、馬車輪胎。
粘膠纖維的優缺點
粘膠纖維包含莫代爾纖維、啞光絲、粘纖、人造絲、人造棉(人棉)、人造毛 。粘膠纖維的化學組成與棉相似，所以較耐堿而不耐酸，但耐堿耐酸性均較棉差。粘膠纖維具有良好的吸濕性，在一般大氣條件下，回潮率在13%左右。吸濕后顯著膨脹，直徑增加可達50%，所以織物下水后手感發硬，收縮率大。普通粘膠纖維的斷裂強度比棉小，約1.6~2.7cN/dtex；斷裂伸長率大于棉，為16%~22%；濕強下降多，約為干強的50%，濕態伸長增加約50%。其模量比棉低，在小負荷下容易變形，而彈性回復性能差，因此織物容易伸長，尺寸穩定性差。
富纖的強度特別是濕強比普通粘膠高，斷裂伸長率較小，尺寸穩定性良好。普通粘膠的耐磨性較差，而富纖則有所改善。富纖則具有良好的耐堿耐酸性。同樣粘膠纖維的染色性與棉相似，染色色譜全，染色性能良好。此外粘膠纖維的熱學性質也與棉相似，密度接近棉為1.50~1.52g/cm3。纖維素的大分子的羥基易于發生多種化學反應，因此，可通過接枝等方法，對粘膠纖維進行改性，提高粘膠纖維性能，并生產出各種特殊用途的纖維。
粘膠纖維的優點
1、粘膠具有很好的吸濕性(平凡化纖中它的吸濕性是最強的)、透氣性，穿著安寧感好；
2、粘膠織品光潔柔軟，有絲綢感，手感滑爽，具有精良的染色性，并且不宜褪色；
3、普通粘膠纖維吸濕性好，易于染色，不易起靜電，有較好的可紡性能。短纖維可以純紡，也可以與其他紡織纖維混紡,織物柔軟、光滑、透氣性，穿著舒適，染色后色澤鮮艷、色牢度好。適宜于制做內衣、外衣和各種裝飾用品。長絲織物質地輕薄，除適用作衣料外還可織制被面和裝飾織物。但是粘膠纖維的缺點是牢度較差，濕模量較低，縮水率較高而且容易變形，彈性和耐磨性較差。
粘膠纖維的缺點
1、粘膠纖維手感重，彈性差并且容易褶皺，且不挺括；
2、不耐水洗、不耐磨、容易起毛、尺寸穩固性差，縮水率高；
3、不耐堿不耐酸。
粘膠纖維的洗滌和保養
粘膠纖維的洗滌
1、水洗時要隨洗隨浸，浸泡時間不行凌駕15分鐘，不然洗液中的污物又會浸入纖維；
2、粘膠纖維織物遇水會發硬，纖維布局很不牢固，洗滌時要輕洗，以免起毛或裂口；
3、用中性洗滌劑或低堿洗滌劑，洗滌液溫度不克不及凌駕35度；
4、洗后排水時應把衣服疊起來，大把地擠失水分，切忌擰絞，以免過分走形；
5、在洗液中洗好后，要洗后忌暴曬，應在陰涼或透風處晾曬，以免造成褪色和面料壽命降落。
6、對薄的化纖織品，如人造絲被面、人造絲綢等，應干洗，不宜水洗，以免縮水走樣。
粘膠纖維的保養
1、穿用時要只管即便淘汰磨擦、拉扯，常常換洗，防備久穿變形；
2、粘纖打扮洗凈、晾干、熨燙后，應疊放平整，按深、淡色離開放，不宜恒久在衣柜內懸掛，以免伸長變形；
3、粘纖打扮吸濕性很強，收藏中應防備高溫，高濕和不潔情況引起的霉變征象；
4、熨燙時要求低溫墊布熨燙，熨燙時要罕用推拉，使打扮天然舒展對正。
如何辨別粘膠纖維
粘膠纖維是從木材和植物藁桿等纖維素原料中提取的α-纖維素,或以棉短絨為原料,經加工成紡絲原液,再經濕法紡絲制成的人造纖維.粘纖具有光滑涼爽、透氣、抗靜電、染色絢麗等特性。一般來說，我們看到的很多比較光滑涼爽，兼具透氣性與良好的抗靜電性，染色后很絢麗的衣物，就是使用粘纖面料制作成的。
因為粘膠纖維的基本組成是纖維素，所以普通粘膠纖維的截面呈鋸齒形皮芯結構，縱向平直有溝橫。而富纖無皮芯結構，截面呈圓形。膠纖維具有良好的吸濕性,在一般大氣條件下，回潮率在13%左右。吸濕后顯著膨脹,直徑增加可達50%,所以織物下水后手感發硬，收縮率大。粘膠纖維的化學組成與棉相似，所以較耐堿而不耐酸，但耐堿耐酸性均較棉差。富纖則具有良好的耐堿耐酸性。同樣粘膠纖維的染色性與棉相似，染色色譜全，染色性能良好。此外粘膠纖維的熱學性質也與棉相似。粘膠纖維織物下水后手感發硬,收縮率大，吸濕后會顯著膨脹。
粘膠纖維的應用范圍
粘膠纖維是最早投入工業化生產的化學纖維之一。由于吸濕性好，穿著舒適，可紡性優良，常與棉、毛或各種合成纖維混紡、交織、用于各類服裝及裝飾用紡織品。高強力粘膠纖維還可用于輪胎簾子線、運輸帶等工業用品。粘膠纖維是一種應用較廣泛的化學纖維。
20世紀50年代發展的高濕模量粘膠纖維具有強度高、延伸度低、濕模量高和耐堿性等特點，基本上克服了普通粘膠纖維的缺陷。其織物牢度、耐水洗性、形態穩定性均接近于優質棉。波里諾西克纖維就是高強高濕模量粘膠纖維的一種，又稱富強纖維或富纖，它在水中的溶脹度低，彈性回復率高，因此織物的尺寸穩定性較好。強力粘膠纖維的強度高，抗多次變形性好，可用作輪胎簾子線、傳送帶、三角皮帶、繩索和各種工業用織物，如帆布、塑料涂層織物等。
改性粘膠纖維具有多種用途，如與聚丙烯腈或聚乙烯醇復合的粘膠纖維具有毛型感和膨松性，適于制做西裝、毛毯和裝飾織物。有扁平形狀和粗糙手感的“稻草絲”(即扁絲)和空心粘膠纖維比重小，覆蓋能力大并有膨體特性，適用于編制女帽、提包和各種裝飾用具。用丙烯酸接枝的粘膠纖維有很高的離子交換能力，可用以從廢液中回收金、銀、汞等貴重金屬。含有各種阻燃劑的粘膠纖維，可用在高溫和防火的工業部門。粘膠纖維經處理后還可制成止血纖維，中空粘膠纖維有透析作用可用作人工腎臟，含鋇的粘膠長絲適宜做醫用縫線。此外，粘膠纖維經處理而制得的碳纖維和石墨纖維具有高強度和高模量，與環氧樹脂等制成復合材料可用作空間技術的燒蝕材料；由粘膠和硅酸鈉混紡的原絲，經處理后制成的陶瓷纖維作為耐高溫酚醛樹脂的增強材料，可用于液體火箭發動機、噴氣發動機的噴咀和空間重返大氣層裝置的防熱罩。
總而言之，正是由于粘膠纖維的本質純正，能夠耐日光暴曬，防蛀，耐高溫，對化學物品不過敏，對可融溶劑和霉菌有良好的抵抗性，所以，在目前市場上主要的紡織纖維面料中，粘纖面料的性能是非常全面的。
內容來源：棉麻風尚
